Pivot スロットルコントローラー 3-DRIVE |
|||
|
3-DRIVEパッケージ上面 |
|
 |
Pivot社の3-DRIVEは、3-DRIVE本体と車種別専用ハーネスを入手する必要があります。 車種別専用ハーネスは、Pivot社のホームページの車種別専用ハーネス（3-DRVE）で調べることができます。 私のレガシィはBPの初期型（A型）なので、ハーネスNoは「1B」になります。 |

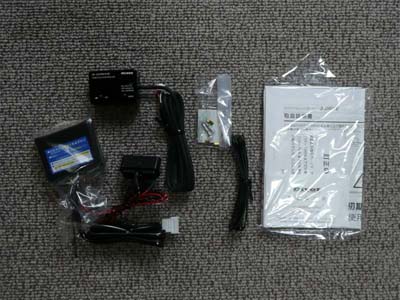

3-DRIVEの内容物 |
|
|
3-DRIVEの内容物を並べてみました。 大きく分類すると、コントローラー・ユニット・その他小物・取扱説明書になります。 実際に操作・表示する部分は、コントローラーとなり、非常にコンパクト（51mm×35mm×22mm）な設計となっています。 |
ユニットの配線 |
|
 |
3-DRIVEの装着で一番面倒なのが、車輌側のアクセルコネクターに車種別専用ハーネスを配線することだと思います。 車種によってはアクセルペダルを外しての装着が簡単かもしれませんが、レガシィの場合にはアクセルペダルを外さずに手探りで装着可能でした。 一人で作業したので、この作業の画像は撮影できませんでした。 ユニットにはアクセルペダルからの配線、コントローラーへの配線、それと電源の配線を行います。 |

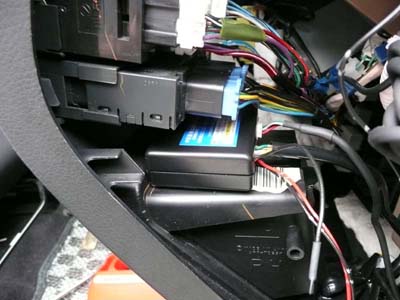

ユニットの設置 |
|
|
ユニットは通常触ることはありませんので、見えない場所に設置しても問題ありません。 私は運転席右側のカード入れの上に設置しました。 |

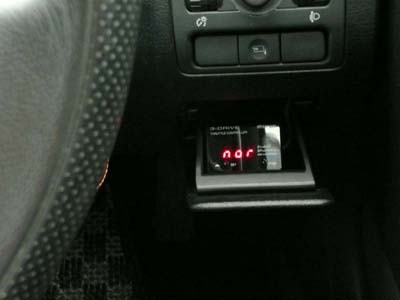

コントローラーの設置 |
|
|
コントローラーは、操作したり状態をモニターする必要があるので、運転席から見える場所に設置する必要があります。 但し常時操作したり、モニターする必要は無いと考え、運転席右側のカード入れの中に設置しました。 操作するときにはカード入れの蓋を開け、操作したりモニターする必要がない場合には、カード入れの蓋をすれば、3-DRIVEを装着していることすらわかりません。 |
初期設定とノーマルモード |
|
 |
まず装着したら、初期設定を行う必要があります。 数回のボタン操作と、アクセル操作だけで完了します。 「nor」と表示されている状態がノーマルモードになります。 |

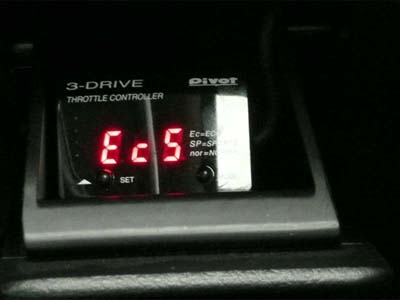

エコモード |
|
 |
「Ec5」と表示されていますが、この状態がエコモード５となります。 SETスイッチを押すことにより、エコモードは１から５まで選択することができます。 ちなみにエコモード５が、一番エコ（低燃費走行）なモードです。 |
スポーツモード |
|
 |
「SP7」と表示されていますが、この状態がスポーツモード７となります。 同じくSETスイッチを押すことにより、スポーツモードは１から７まで選択することができます。 ちなみにスポーツモード７が、一番スポーツ（アクセルレスポンスが高い）なモードです。 |

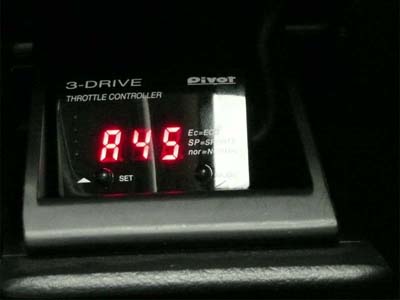

アクセル開度モニター |
|
 |
「A45」と表示されていますが、これはアクセル開度が45%であることを示しています。 このアクセル開度モニター、15〜70%は5%単位、70〜100%は10%単位で表示されます。 この機能があることは知らずに、スポーツモードでアクセルを踏むと、突然「A30」と表示されてビックリしました。 取扱説明書を読んでみると、しっかり説明されていて安心しました。 |
取り付け作業と実際に使ってみて |
|||
|
