読者諸氏よ。画像のアーシングを見て、どう思われるだろうか？
「黄色の電線が長すぎじゃないか！！ アーシングポイントからセントラルブロックまで、最短距離で結べばよい。電線の無駄使い以外の何物でもない」
の苦言が聞かれよう。
いやいやいや。
何も無駄ではない。
ボンネットを開けてエンジンルームの整備をする作業者の身になって考えてみよう。例えばスパークプラグを交換したいときにはどうする！？
画像を参考にして、バッテリーまでストレートに結ぶ電線が走っていたらどうなる？ 邪魔。当作業者には、その電線を最初に外さなければならない。余分な作業が増えてくる。
アーシング電線が、オルタネータやらバルクヘッドやらもっと増えてくると、電線撤去で作業時間が長引くばかりか、作業完了後のアーシング電線が元位置できちんと固定される再現性は保証できるだろうか？
マイカーのエンジンルームの整備をするのは、貴方だけではない。厄介者にならぬように、意識して迂回させているのが画像のアーシング施工例。 |
|
|
|
|
「8スケアアーシング」の画像で紹介したエンジンルームは、本画像のマイカーであるタウンエースバン1.5GLのもの。主要諸元表をみると、後輪駆動方式の2WD。GL/4AT車のJC08モード燃費は、12.2km/L。
現在は主に通勤の足に使っているが、会社までの片道10km弱の往路、帰路は浜松市街地へ迂回してチョット遠回りの日々。休日はパワースポット巡りの気分転換で、給油毎の平均燃費は厳冬期でも、10km/Lを下回らない。
でも商用車でありながら、空体の自家用車的走り方をしているから、あまり自慢できるほどの燃費数字ではない。
CDの聴けるカーナビはカロッツェリアの5万円台のもの。
購入当初は、サザンオールスターズ/東京VICTORYを好んで聴いていたが、今は小澤征爾/ボストン交響楽団によるホルスト/組曲「惑星」。冒頭の「火星」は映画スターウォーズのモチーフになっていると思わせる演奏で、スケール大の圧倒感がある。 |
|
|
|
|

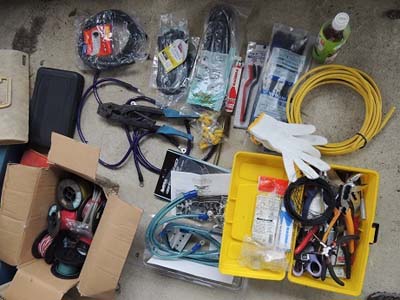

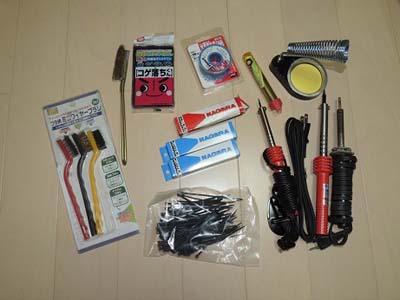

今回のタウンエースバンのアーシング作業のために用意した工具及び材料、部品の紹介をしたい。
上段に右端は14スケアKIV電線。許容電流88A。ネット販売品ではなく、名古屋大須の海外電商に直接、買いに行った。＠1,000円くらい。
中段にある黒くて柄の青い工具は、長らく愛用している22スケア対応の圧着ペンチのハンドツール。油圧式でなくとも22スケア圧着可能が嬉しい。ネット販売品。
上段中央の白地に赤い細長い小箱は、ナガラ社導電性グリス。
その左端のハブラシのようなものは、毛先が真鍮と鉄によるブラシ。圧着端子のメッキ剥がしが目的である。
下段中央のコバルト色の電線は、スプリットファイヤ社アーシングキット。
数本のアーシング電線を1つにまとめるブロックを探していたが、多くの市販品にみられるバッテリーのマイナス端子に直に抱かせると、相対荷重が大のため、走行中の繰り返しの振動でスッポ抜ける恐れあり。尖ったセットボルトでマイナス端子の円筒面に食込ませる脱着対策の市販品が見られるが、あまりスマートではないと思う。
故にスプリットファイヤ社のセントラルブロックが最適と判断した。 |
|
|
|
|
アーシング歴4車めとなる今回の作業では、3つの小技を追加することに決定。
第一に、圧着端子の〇部のメッキ剥がし。
第二に、圧着端子で圧着されたスリーブ内の真線部にハンダを流し、充填率100%としたい。
第三に、圧着端子の〇部の密着面に導電性グリスを塗布して、導電性アップを図りたい。
画像中央は、ナガラ社導電性グリス。本グリスを知ったきっかけは、発明学会機関紙「発明ライフ」現編集長の松野さんのお勧めから。
圧着端子の接触面は、メッキ面がザラザラしているので、面接触とはいえず点接触の集合に過ぎない。導電性グリを塗布することで面接触に近づくことが目的。
画像右は、白光社ハンダゴテ。20W、40W、60Wを所有しているが、今回は60W一本で事足りた。ハンダはΦ1.2mm100gのリール巻。金属組成は、スズ/鉛が60/40%。ヤニ入りの一般的のもの。
蛇足ながら、今どきヤニを塗りながらハンダ作業をしている人はいないだろうね。 |
|
|
|
|
アーシング作業の小技のうち圧着端子のメッキ剥がし作業は、使用アイテム次第で苦にも楽にもなる。
最初はサビ落としによく使われるハブラシ状の金属ブラシを思いついた。毛先は真鍮か鉄の2種類。ところが圧着端子の〇部のスズメッキは、力を入れている割にはスムーズに剥がれてはくれない。よって、メッキ剥がしには不適。
工具箱の底から出てきた目の粗いサンドペーパーをトライしたが、イメージ通
りに剥がれず、これも不適。
しかしメッキ剥がしを済ませた後のキズだらけの粗い面の面粗度を良くするには、角材に巻いた目の細かいサンドペーパーが適しているので、使える。

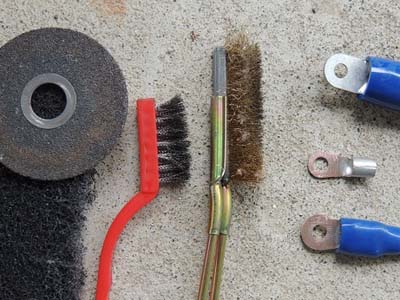

物置を探していたら、ディスクサンダーに使う円盤型砥石（画像左端）が見つかった。その砥石でメッキ面に擦り付けるとサクサクとメッキが剥がれる。
やっとメッキ剥がしのアイテムが見つかった。
使われなかった金属ブラシは、次の機会に。 |
|
|
|
|

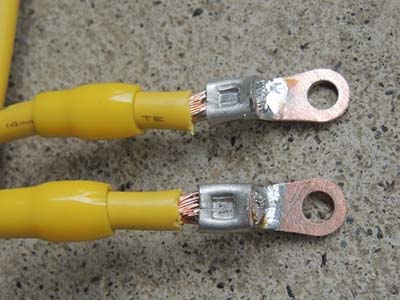

画像はメッキ剥がしを終えた圧着端子を14スケアKIV電線の被覆を剥いて圧着し、ハンダ付けをした状態。
ハッキリいうと、これは悪い例（苦）。
被覆を剥きすぎ。
切れ味の悪いニッパを使って被覆を剥いたので引っ張られた真線が余分に出てきたようだ。制御盤製作の先生によると、圧着端子の両側に、各々1〜2mmくらい真線が露出しているのが合格点である。
圧着ペンチによる圧着状態は、自己採点すると及第点レベルと思う。画像ではスリーブの割れ目側の中央にきちんと圧着歯形が残っている。
ハンダ付けは、14スケアの太い電線なので60W級のハンダゴテは必要。コテ先でスリーブ先を熱くさせてから、ハンダを浸み込ませ数秒間、コテ先をそのままで。スリーブの奥まで溶けたハンダが浸みこんでいく様をイメージする。
圧着端子のメッキ剥がし面のザラザラが気になるので、組ヤスリかサンドペーパーで仕上げ。
メッキ剥がし後の粗い面の後処理に、導電性グリスを選択しておいてよかったと思う結果になった。 |
|
|
|
|
使用した導電性グリスは、ナガラ工業/TENAMATE（テナメイト）25g入りで、＠617円。画像4の赤箱は10年くらい前にいただいたもので、現在は青箱となっている。
入手先はインターネットでHITした「むせんZONE25」という無線周辺機器の専門店である。
サイトを開くと前記ショップは、静岡県伊豆市とのこと。意外と近い。
ネット注文して2〜3日待つより早めのアーシング作業にとりかかりたい衝動にかられ、翌日、好天に恵まれた東名高速で伊豆へ。
むせんZONE25は、アマチュア無線の経験のない私には、店内の商品の価値判断がつけられない。店長のお話から憶測すると、県外からはるばるやってくるマニアックな人たちと熱い会話が交わされているのだろうと思った。

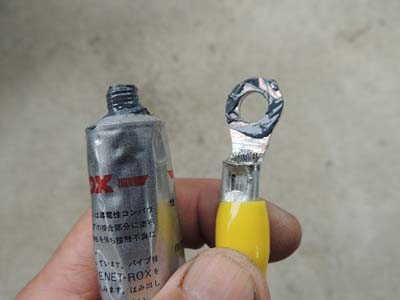

画像は導電性グリスを塗布した状態。
必要以上に塗ると、ボルト締めした際にはみ出してきて、手から服へペタペタと移るので、要注意。
グリス類は、作業用洗剤を使っても汚れが落ちにくいから。 |
|
|
|
|

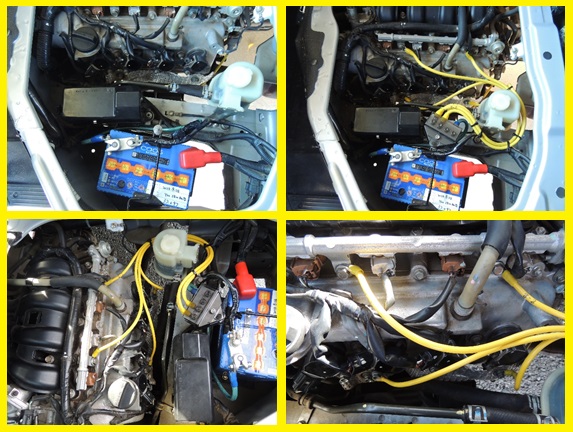

画像左上。
アーシング施行前のタウンエースのエンジンルーム。助手席シートをは跳ね上げると現れる。バッテリーは、パナソニックカオス60B19R。
画像右上。
シリンダーブロックのアーシングポイント４点に、14スケアKIV電線でアーシング処理を行った状態。走行中の振動でマイナス端子が脱落しないように、インシュロックタイで電線を固定。
14スケアになると、アーシング直後の初スタートでは、エンジンのモリモリ感が凄い！ この体感が味わいたくて極太電線をトライしている（笑）。
さすがにスパークプラグの火花が成長しすぎて寿命が縮まらないかと、熱価に適さぬ焼けすぎが心配になってきた。
画像左下。
かくして14KIV電線から8H-KIV電線に変更。モリモリ感が幾分おさまる。燃費向上を狙うシリンダーブロックのアーシングの欠点は、プラグ寿命が縮まること。
画像右下。
8スケアH-KIV電線処理のシリンダーブロック拡大図。
残留電流処理が目的なので、均等に分散して任意の4点をアーシングポイントに選んだ。他の電線と触れないように注意したい。
アーシング施行は、プラグ熱価を変更しなければ、8スケアあたりが限界か！？ |
|
8スケアのセントラルブロック |
|
|
バッテリーのマイナス端子に集合板もしくは集合ブロックを一括して抱かせるアーシング処理は、繰り返しの走行中のエンジン振動からしてリスク大と思う。その考えからして、スプリットファイヤ社のセントラルブロックに辿りついた。

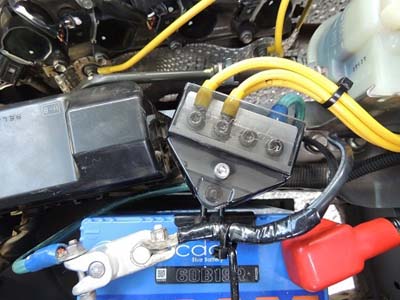

4本の8スケアH-KIV電線は、セントラルブロックに集合させ、バッテリーの固定ステーの締め付けボルトにて、共締めした。そこから22スケア電線でマイナス端子のセパレータ（スプリットファイヤ社アーシングキット内包品）へ導く。
セパレータの他端の純正アース（画像の黒い電線）は、バッテリーステー部にてインシュロックタイで固定して対策を行う。
むろんシリンダーブロック4点からの8スケアH-KIV電線も任意の位置で固定し、不適当な振動でバッテリーのマイナス端子が脱落しないように二重三重の対策を施す。
150〜300mmインシュロックタイ(黒色)1袋を買って損はない。 |
|
イリジウムプラグ交換 |
|
|

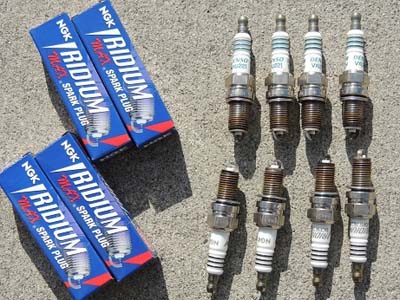

購入したタウンエースバンは純正のノーマルプラグだろうと思い、14スケアKIV電線のアーシング作業前に、デンソー/VXU22Iのイリジウムプラグ（画像上）に交換した。
すると購入前に装着されていたのは、なんとNGK/DCPR7EIXのイリジウムプラグであった。電極の焼け具合をチェックすると、まだまだ使える状態のやけ具合。
14スケアKIVアーシング電線とデンソー/VXU22Iの組合せでしばらく走っていたが、運転中のモリモリ感が次第に失せてきたので、（もしや焼すぎで電極が溶けているのでは？）と心配になってきた。そこでアーシング電線の太さを1ランク落として電気の通り具合をノーマル車に近づけてみようと、8スケアH-KIV電線に変更。
14スケアKIV電線を外した時にプラグチェックをすると、使われていたプラグ（画像上）の電極は普通の灰白色で、焼けすぎではなかったので、一安心。気になるのなら、実際に目視で確認するのが一番である。
1月下旬の現在、NGKのイリジウムMAXを使用して、一般路のロングドライブを含め、平均燃費17km/Lを記録している。 |
|
