SYUCHAN様 アンサーバックサイレン標準版






No 213. SYUCHAN様 アンサーバックサイレン標準版
グッズ種類
その他
商品名
アンサーバックサイレン標準版（プレゼント当選品）
メーカー
パーソナルCARパーツ株式会社
投稿者
SYUCHAN
投稿日
2011/6/15
愛車情報
２００２年式　ホンダ　ストリーム　ｉＳ　２０００　２ＷＤ

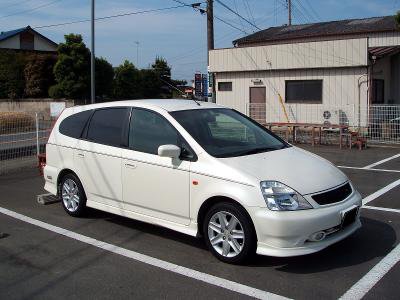

愛車ストリームです


シビックのプラットホームを利用した７人乗りのコンパクトミニバンにしたのがストリームです。
DOHC、16バルブ、ホンダ得意のVTECに魅せられ、購入を決めました。
スタイリングには好きずきがありますが、リアの処理はなかなかモダンと思います。
自分で取り付けしたのは、今回の点火プラグの他に、キーレスアンサーバック、サンキュウホーン＆フラッシュ装置、リバース連動ハザード、アーシング、リア バンパーサイドマーカー、自作LEDバックランプ、その他ランプLED化、サイドデコライン貼り付け、C-MAXPRO、自作フロントグリル、自作デイラ イト、MI-G60等あります。
10年経っても大きな故障も無く、エンジンも調子良く回っています。これからもまだまだ乗り続けます。
製品外観及びアングル取付

アンサーバックサイレン装置　標準版（TANS-02）とオプションサイレンの画像です。
プレゼント商品のため、セット品でした。エンジン内取付のため150×60ぐらいのL型アングルを取り付けてあります。
サイレン取付後、基板の写真撮り忘れに気付き追加しました。(^_^;)

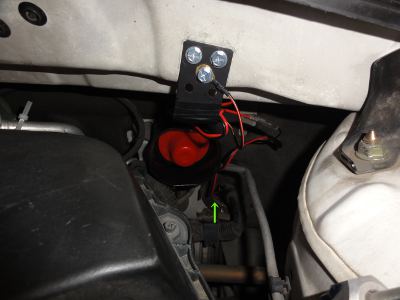

サイレン取付位置及び配線引込場所
ボンネットをあけ、サイレンの入るスペースがエアクリーナーボックス奥にあり、ここに取り付けました。
前の画像のようなL型アングルでエアクリーナー交換時に、邪魔にならない位置に。
アングルを５m/mタッピングビスでネジ止めし、サイレンのアース線も共締めした。矢印の部分を見ると、車内へのワイヤーハーネス引込み線があり、サイレン＋配線は作業性を考慮してこの穴を使います。
ゴムの柔らかい所にキズを入れ配線通し（私は、ピアノ線で）を使い車内に引き込みます。
コーキング剤で車内にゴミ・水分が浸入しないようにして完成です。

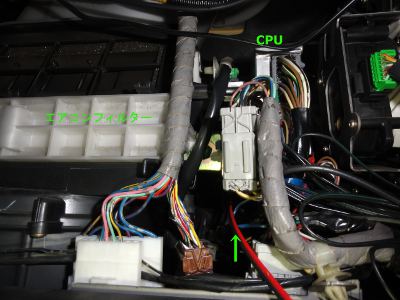

車内配線取出し位置
グローブボックスを開けると、左右にストッパーの部品が見えます。
外側から押して、爪の部分が中側にでてきたら手前に引くようにして部品を外します。
エンジンルームから差し込んだ配線通し線をみつけ、手前の方まで引っ張り出した所です。
特に長さは運転席まで届くように。どうしても分らない場合は、一度配線通し線を外してもう一度入れ直した方が早いです。

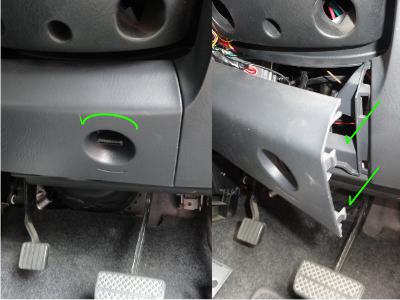

ヒューズパネル取り外し方１

TANS-02本体の結線作業のため、ハンドル下ヒューズボックスパネルを外します。
パネルのハンドルを９０°左に回し、右側からガバッとツメを外します。

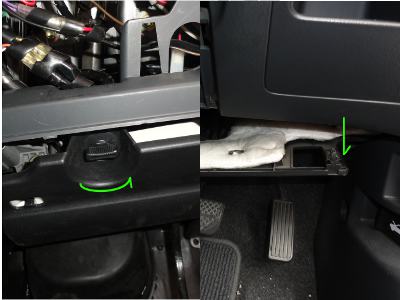

ヒューズパネル取り外し方２
足元のパネルのハンドルを９０°左に回し、右側が金具で差し込まれていますので下に引き、外します。
奥は差し込まれているだけなので、手前に引き外します。
この後動作キャンセル信号条件線（赤）への、ACC配線を取出すためシガレットライターのパネルか、オーディオパネルをはずし電源へ結線します。
私は、以前シガレットから予備の電源を引いており今回そこに結線しました。
そのための画像と説明は省略しています。

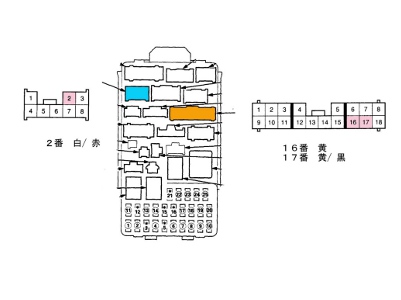

ヒューズボックス内結線図
今回、電源及び信号線をヒューズボックス内カプラより取出しました。
バッテリー電源（常時＋１２V）を、左側カプラ2番ピン（白/赤）から、ドアロック　ロック時１２V線を右側カプラ17番(黄/黒)から、ドアロック　アンロック時１２V線を右側カプラ16番(黄)から、ワンタッチクリップで結線します。
目的のカプラを取り外す時は、場所が狭いうえケーブルが集中しているので、作業をしやすくするため、まわりのカプラも一緒に外すと手前に出て来て楽になります。

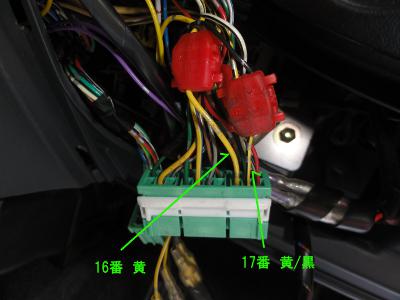

TANS-02へカプラ結線先写真

取りまわしを楽にするため、別の線でカプラ内からワンタッチクリップで引き出しTANS-02本体とギボシ端子で接続します。
この時、先に引き出し線にギボシ端子をかしめておくと楽です。
ドアロックアクチュエータ電源ロック時12V (17番黄/黒)を橙色へ、アンロック時１２V(16番黄)を紫色へ。

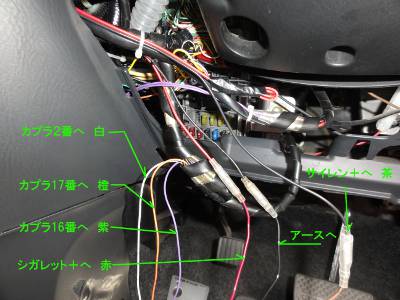

TANS-02結線先写真
 エンジンルームから引き込んだサイレン＋配線を茶色へ、ACC配線を赤色へ、ヒューズ内カプラから電源線を白色へ、ボディ適当なところのボルトを緩めアースを接続。
あとスパイラルチューブでワイヤーを束ねておくとゴチャゴチャせずすっきりします。

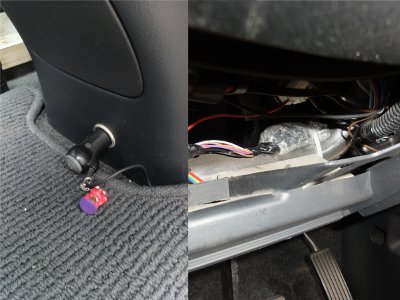

本体取付位置
 ACC配線は、前にシガレットライターソケットを灰皿下に追加していたため、そこから分枝しました。
本体はハンドル下おくに結束バンドで固定しました。


総合評価

今回の取付には、ドリル、電工ペンチ、ニッパー、タッピングビス、ボルトとナット、ワンタッチクリップ、L型アングルあと少しのワイヤーが有ればそれほど難しくないと思います。
最近の車はアンサーバックサイレンが付いている車もあり、見るたびに自分の車にも欲しくなりました。
今回プレゼント品に当選し大喜びで取付しました。
ただ、社外品のアンサーバックハザードの点滅とサイレンの音の回数が一緒でなくチグハグなため、これから点滅パターンの変更をいじってみます。
リモコンでのロック、アンロック時のキュキュはいいですね。
意味も無くキュキュしてしまいます。
